😀产品型号： 5069-OB16
😍发货时间：库存现货
🥰产品状态：停产
😘联系方式：+8613822101417(微信同号) Whatsapp
🥳联系人：李尚荺 Felix
🤩电子邮箱：sauldcsplc@gmail.com
服务热线
13822101417
新闻中心

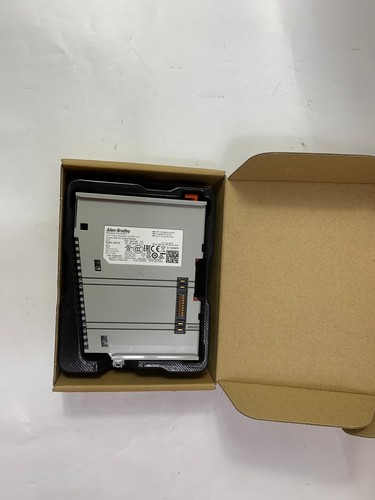

Allen-Bradley 5069-OB16 是一款专为 CompactLogix 5380 和 Compact GuardLogix 5380 控制器系统设计的 16 点直流输出模块。作为 Compact 5000 I/O 系列的重要组成部分，它采用高性能的背板总线技术，能够提供极快的数据传输速率与响应时间。该模块适用于严苛的工业现场环境，主要用于连接和驱动继电器、电磁阀、指示灯等各类直流负载设备，确保控制系统与执行机构之间的稳定通信与高效能量传输。
原产地： 美国 (Made in USA)
产品型号： 5069-OB16
输出类型： 24V DC 汇点 (Sunk) 输出
点数规格： 16 点（单组）
标称工作电压： 24V DC
工作电压范围： 10V DC 至 32V DC
最大输出电流： 每点 0.5 A / 每模块总计 8.0 A
外形尺寸： 紧凑型结构设计（符合 Compact 5000 模块标准尺寸）
工作温度： -40°C 至 +60°C
产品重量： 约 0.2 kg
安装步骤： 确保控制柜系统主电源已完全切断，将 5069-OB16 模块对准 Compact 5000 系统的端子基座与背板滑轨平稳推入，直至卡扣牢固锁紧，确保机械连接与背板总线对齐。
电气接线： 按照产品接线图将外部 24V DC 电源及现场执行机构（如电磁阀、接触器等负载）连接至可拆卸的端子块上，同时务必确保现场供电回路接地良好。
上电组态： 检查所有物理接线无误后闭合系统电源，使用 Studio 5000 Logix Designer 编程软件将该模块添加至项目工程中，配置相应的 I/O 标签并下载程序，确认模块状态指示灯显示正常后即可投入运行。
问：当模块某个输出通道出现过载或短路时系统会如何反应？答：该模块具备内置的诊断与保护功能，当检测到通道过载、短路或电源电压异常时，受影响的通道会自动关断以防止硬件损坏，同时模块面板上的状态指示灯会亮起红色告警，并在 Studio 5000 软件中反馈具体的故障状态。
问：5069-OB16 模块是否支持在系统通电状态下进行插拔？答：支持。Compact 5000 I/O 系列模块支持 RTB（可移动端子块）和 RIUP（运行中插入和拔出）功能，允许在控制系统带电运行时更换模块，但操作时仍需确保现场安全规程并防止由于静电或电弧对系统造成干扰。
—————————————————————————————————————————————————————————————————————————————————————
