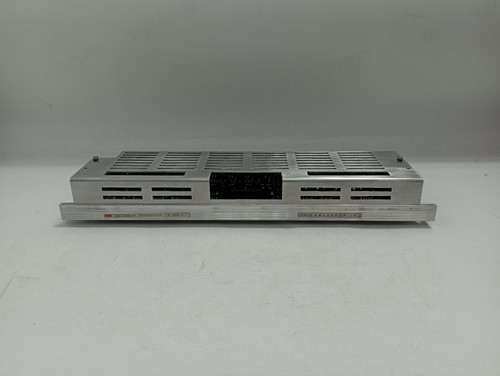

ABB HIEE300686R1（通常对应型号 NTAC-02）是一款专为 ABB ACS800 系列工业变频器设计的高性能脉冲编码器接口板。该模块作为输入控制板，主要用于采集旋转编码器或测速发电机反馈的脉冲信号，为变频器提供精确的速度和转子位置反馈。它能够大幅提升闭环矢量控制的精度与动态响应速度，广泛应用于造纸、冶金、起重机及各类精密传动控制系统中。
原产地： 芬兰 / 瑞典 (Made in Finland / Sweden)
产品型号： HIEE300686R1 / NTAC-02
支持接口： 差分 TTL / RS-422 脉冲编码器信号
供电电压： 由变频器控制板提供直流电源（5V / 15V / 24V 可选）
输入通道： 包含通道 A、通道 B、通道 Z（零脉冲）及各自的反相信号
最大频率： 支持高达 200 kHz 的脉冲输入频率
安装方式： 插拔式直接安装于 ABB ACS800 变频器内部选件插槽
工作温度： -10°C 至 +50°C
防护等级： IP00（需安装在变频器防护外壳内部）
兼容系列： ABB ACS800 传动系列变频器
安装前准备： 确保变频器主电源已完全切断，并等待直流母线电容放电完毕。佩戴防静电手环，将编码器板准确对准变频器的指定插槽推入并固定。
接线操作： 严格按照电气图纸将现场编码器的 A、B、Z 信号线及屏蔽层连接至模块端子，特别注意屏蔽层必须单端可靠接地，以防电磁干扰。
参数配置与上电： 检查接线无误后给变频器上电，通过 ACS800 控制盘或 DriveWindow 调试软件修改相应的参数组（如设置编码器脉冲数、选择编码器类型及启用反馈功能），测试运行正常后即可投入使用。
问：编码器板接入后变频器报速度反馈故障（如 7301 编码器错误）该如何排查？答：首先检查编码器本身的供电电压跳线设置是否与实际编码器额定电压一致；其次用示波器或万用表检查 A/B 相脉冲信号及接线是否完好、有无断线或短路；最后确认编码器屏蔽层接地是否良好。
问：该输入控制板是否支持热插拔？答：不支持。所有硬件选件板的插拔与变动必须在变频器完全断电且内部电容完全放电的安全状态下进行，带电插拔极易损坏板卡上的精密电子元器件。
—————————————————————————————————————————————————————————————————————————————————————
