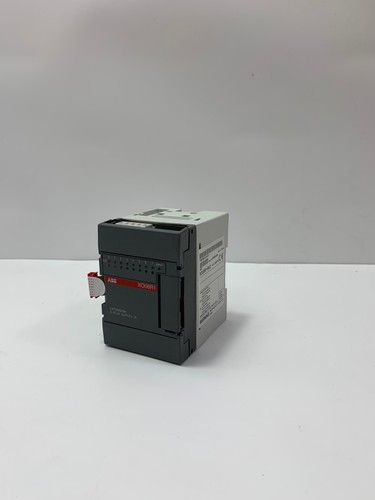

😀产品型号：ABB XO08R1-B4 1SBP260101R1001
😍发货时间：库存现货
🥰产品状态：停产
😘联系方式：+8613822101417(微信同号) Whatsapp
🥳联系人：李尚荺 Felix
🤩电子邮箱：sauldcsplc@gmail.com
服务热线
13822101417
新闻中心
ABB XO08R1-B4（型号：1SBP260101R1001）是一款高性能的数字量扩展输出模块，通常应用于 ABB 工业自动化控制系统及 Advant Controller 系列中。该模块主要提供多通道的继电器输出能力，能够将控制系统的低压逻辑信号安全地转换并隔离为高容量的现场开关量控制信号，广泛适用于各类严苛工业现场中的电机、阀门、指示灯及接触器驱动。
产品名称：ABB 扩展输出模块
部件型号：XO08R1-B4 / 1SBP260101R1001
通道数量：8 通道继电器输出
额定输出：24V DC / 120V AC / 230V AC (2A)
公共端电流：最大 8A (COM C1 / COM C2)
产品重量：约 200 g
原产地：法国
额定功率：约 3W - 5W (由系统总线供电)
工作温度：0°C 至 60°C
端子扭矩：0.5 Nm (4.5 lbs-inch)
安装前准备：在进行模块安装或拆卸之前，必须先切断控制系统及外部负载的供电电源，以防止触电或损坏硬件设备。
硬件安装：将模块正确对准系统导轨与扩展接口，平稳推入并确保连接稳固，随后按规范使用工具紧固端子螺丝。
现场接线：根据设备端子图连接外部负载，注意区分交流或直流负载的电压等级，确保单个通道及公共端（COM）的电流在额定范围内。
系统调试：在上电开机前检查所有接线是否牢固无误，随后在编程软件中配置相应的输入输出映射，进行输出点强制与状态联调测试。
Q1：XO08R1-B4 模块支持哪些类型的负载电压？
A1：该模块支持多种电压类型的继电器输出，包括 24V DC、120V AC（50-60Hz）以及 230V AC（50-60Hz），单通道最大电流可达 2A。
Q2：模块的公共端（COM）电流分配有什么需要注意的？
A2：模块通常分为不同的公共端组（如 COM C1 和 COM C2），每组公共端承载的总电流上限通常为 8A，设计接线时需合理分配各路负载，避免单组过载。
Q3：现场执行器无响应时应如何排查？
A3：首先观察模块对应通道的 LED 状态指示灯是否点亮；其次检查外部执行器回路的供电电源是否正常；最后使用万用表测量继电器触点闭合时是否导通，排查是否存在触点粘连或保险丝熔断。
—————————————————————————————————————————————————————————————————————————————————————
更多产品信息请前往：www.dcsplcspares.com
如果需要更具体的技术参数，价格以及购买信息，请联系我们，邮箱：sauldcsplc@gmail.com 联系方式：+86 13822101417(Whatsapp)
