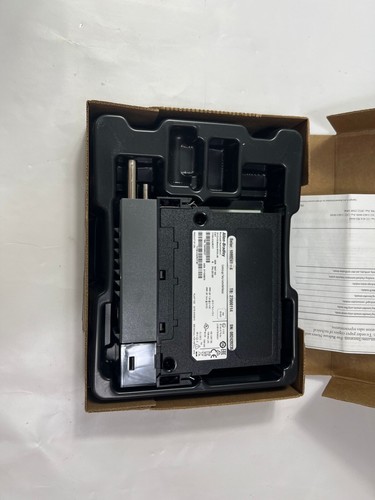

Allen Bradley 1756-CN2RXT 控制模块

😀产品型号：1756-CN2RXT
😍发货时间：库存现货
🥰产品状态：停产
😘联系方式：+8613822101417(微信同号) Whatsapp

🥳联系人：李尚荺 Felix

🤩电子邮箱：sauldcsplc@gmail.com

服务热线

13822101417

立即咨询

产品展示

product

新闻中心

News Center

产品介绍

Allen Bradley 1756-CN2RXT ControlLogix 增强型冗余通信模块是一款专为极端工业环境设计的 ControlNet 网络通信核心组件。它能够实现 Logix5000 控制器与分布式I/O、驱动器以及其他控制系统之间的高速、确定性数据交换，具备强大的抗干扰与宽温运行能力。

📌 产品介绍

该模块作为 ControlLogix 系统的关键网桥与通信节点，支持介质冗余（Media Redundancy），可提供双通道同轴电缆连接以确保网络通信链路的高可用性。其独特的涂层（Conformal Coating）工艺设计使其能够完美适应严苛的工业现场，大幅降低由于恶劣气候、腐蚀性气体或剧烈震动导致的通讯中断风险。

📋 产品参数

🏭 原产地：美国 (USA)
📦 产品型号：1756-CN2RXT (ControlLogix ControlNet Module)
📐 物理尺寸：标准 1756 槽宽标准（约 14.5 cm × 3.5 cm × 14 cm）
⚖️ 产品重量：约 0.38 kg
⚡ 背板电流：5V DC 时为 1.2 A；24V DC 时为 3 mA
🔌 功耗：约 6.0 W
🌡️ 工作温度：-25°C 至 +70°C (宽温加固型)
💧 环境湿度：5% 至 95%（无冷凝，带防潮防腐三防漆）
🌐 通信速率：5 Mbps
🛡️ 防护/认证：符合 CE、UL、c-UL-us、Ex 及 Class I, Div. 2 危险区域认证

📖 产品使用说明

断电操作：在将 1756-CN2RXT 模块插入或拔出 ControlLogix 机架前，必须切断机架电源，严禁带电插拔以保护背板总线接口。
机架插槽选择：该模块可以安装在 ControlLogix 机架中的任意槽位上，但通常建议将其放置在靠近电源或靠近中央处理器的位置以优化总线效率。
线缆连接规范：使用标准工业级 ControlNet 同轴电缆（如 RG-6）连接 BNC 接口，并确保正确连接冗余的通道 A 和通道 B 以启用介质冗余功能。
组态与配置：通过 Studio 5000 Logix Designer 软件将模块添加至 I/O 树中，配置网络节点地址 (Node Address) 及响应参数。

❓ 常见问题解释 Q&A

Q：1756-CN2RXT 与标准版 1756-CN2R 有什么区别？A：后缀中的 “XT” 代表 Extreme Environment（极端环境），意味着该模块采用了特殊的三防涂层（Conformal Coating）并支持 -25°C 至 +70°C 的超宽工作温度，专为严苛或腐蚀性工业现场设计。
Q：该模块如何实现网络冗余？A：它提供两个物理 BNC 同轴接口（通道 A 和通道 B），当主干网或一条电缆发生断开、受损等故障时，系统能自动无缝切换到备用通道，保障 ControlNet 确定性通信不中断。
Q：模块上电后 STATUS 指示灯呈现红闪或不亮应该如何排查？A：首先检查模块是否完全推入并牢固锁紧在机架底座上；其次核对 Studio 5000 中设置的 Node 地址是否与物理旋转开关设定的地址冲突或不一致；最后检查同轴电缆的端接电阻（通常为 75 欧姆）是否正确安装。

—————————————————————————————————————————————————————————————————————————————————————
