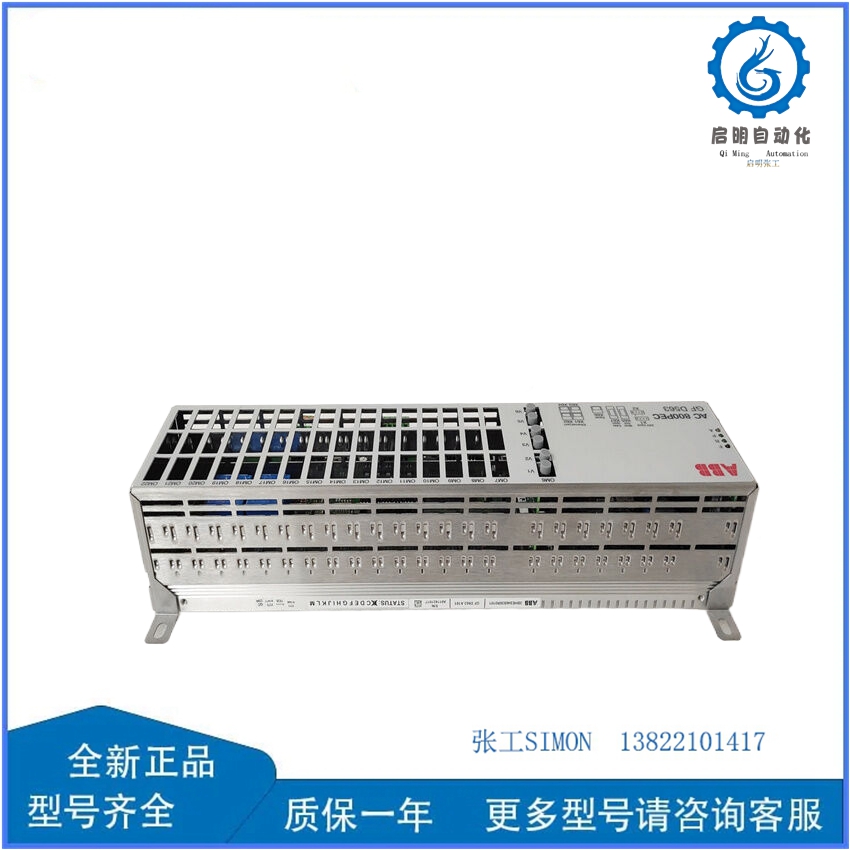

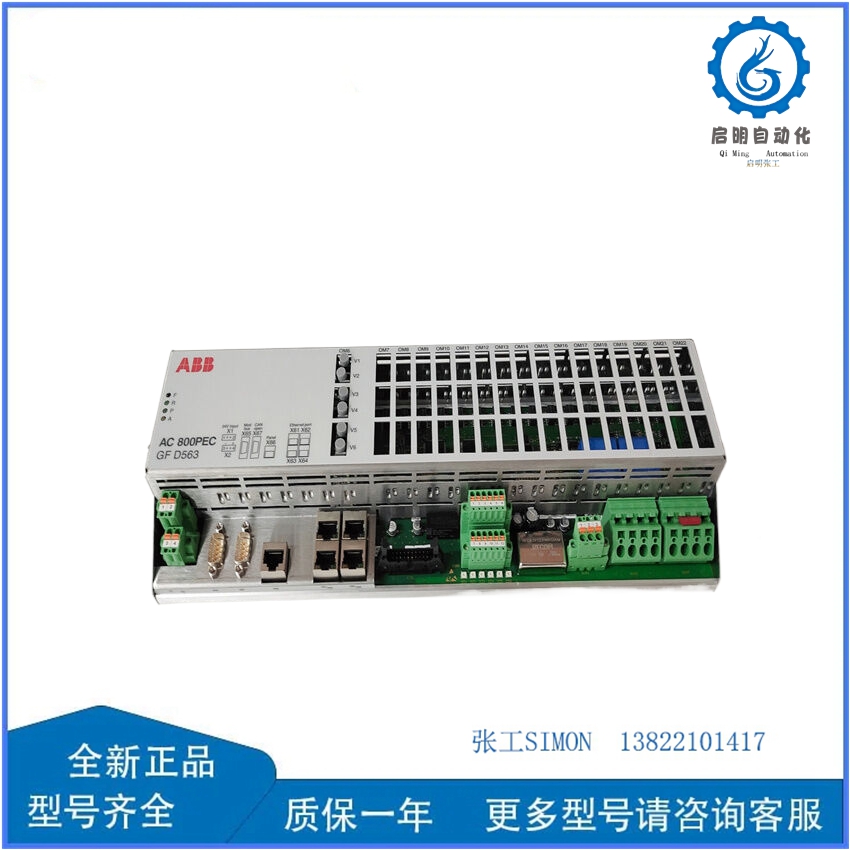

GFD563A101 3BHE046836R0101 | ABB 内置式电动地盘车驱动器

宝贝型号: GFD563A101 3BHE046836R0101
产品产地:瑞典/瑞士/德国/美国/挪威
产品品名:运动机械卡件
应用领域:发电厂 化工厂 钢铁厂
使用方式:热插拔
产品重量:1.13kg
产品尺寸:287*263*30mm

包装方式:卖家提供完备且安全保护包装
交货货期:库存现货

联系电话:+8613822101417

电子邮箱:sales@qimingplc.com





服务热线

13822101417

立即咨询
产品介绍

 GFD563A101 3BHE046836R0101采集断路器状态辅助接点的常闭和常开、弹簧储能状态接点、底盘车的试验位置和工作位置接点。智能控制单元继电器输出,分别接入断路器控制回路中的分闸回路和合闸回路,实现对断路器的分合闸控制。智能控制单元安装位置示例如图2所示。示例中该智能控制单元安装在断路器机构控制室内。


  断路器底盘车实现远程和就地的自动控制是断路器智能化的一项基本需求。电动底盘车采用直流电动机驱动,传动系统可为链条或齿轮,通过改变直流电动机的旋转方向来带动底盘车推进或退出。本文采用一种可安装底盘车内的电动底盘车驱动器,实现原理框图如图3所示。电动底盘车驱动器主要由电动机驱动电路部分、开关量采集部分以及通信部分构成。

ABB GFD563A101 3BHE046836R0101  (2)_副本.jpg

  GFD563A101 3BHE046836R0101采用全桥控制电路,图3中电子开关Q1,Q2通过PWM控制来调节底盘车直流电动机的供电电压大小;电子开关Q3和Q4调整电动机的供电电压极性,使电动机的旋转方向发生变化。

  底盘车载有断路器时机械惯量较大,驱动器若输出全压起动电动机,则极易引起堵转,因此驱动器对底盘车起动时采用软起动控制方式;底盘车停止过程中为避免对开关柜其他部件的机械冲击,驱动器对底盘车停止采用软停止控制方式,软起动和软停止控制曲线如图4所示。
