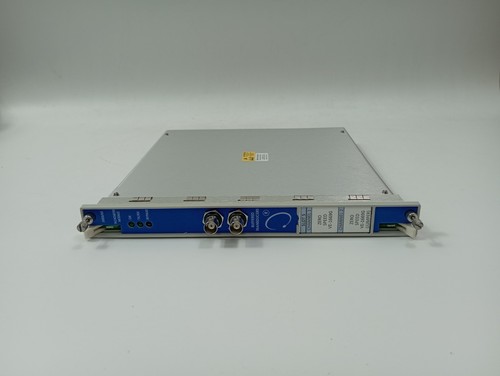

本特利 Bently Nevada 3500/50 (133388-02) 转速监测模块

Bently Nevada 3500/50（型号：133388-02）是一款专为大型旋转机械保护系统设计的高性能转速监测模块。该模块作为 3500 系列监测系统的重要组成部分，能够从探头或速度传感器接收输入信号，并将其转换为转速、键相（Keyphasor）或逆转信号。它为汽轮机、压缩机、风机等关键旋转设备的超速保护、轴向位移监测以及整体运行状态评估提供了高精度、实时的关键数据支撑。

📊 产品参数

• 原产地： 美国 (Made in USA)

• 产品型号： 3500/50 / 133388-02

• 输入通道： 2 个通道（支持多种转速传感器信号输入）

• 电源功耗： 最大功耗约 7.0 W

• 输入信号频率范围： 0.1 Hz 至 20 kHz

• 测量精度： 读数的 ±0.05%（典型值）

• 指示与显示： 前面板集成状态指示灯及 LED 数字/通道显示

• 安装方式： 插入式安装于 3500 系列标准机架中

• 工作温度： -30°C 至 +65°C

• 产品重量： 约 0.9 kg

📖 产品使用说明

• 安装步骤： 确保机架电源处于关闭状态，将 3500/50 转速监测模块对准 3500 机架的指定槽位，平稳推入并使用面板上的固定螺钉将其锁紧，确保与背板总线连接可靠。

• 电气接线： 根据现场传感器类型（如电涡流传感器或磁电式传感器），通过机架后部的 I/O 模块端子连接好信号输入线和系统供电线，并确保屏蔽层正确接地以消除干扰。

• 组态与上电： 闭合机架电源，通过 3500 系统的组态软件（Rack Configuration Software）对模块进行参数设置（如输入类型、报警阈值、超速设定值等），检查自检无误后即可正式投入监测运行。

❓ 常见问题解释 Q&A

• 问：模块面板上的 OK 灯不亮或报警闪烁该如何排查？答：这通常表示模块自检未通过或传感器输入异常。请首先检查传感器前端间隙及探头电缆连接是否完好；其次检查输入通道的信号线是否有断线或短路；最后确认机架后部的 I/O 模块是否与 3500/50 主模块完美匹配并锁紧。

• 问：3500/50 转速监测模块是否支持带电热插拔？答：支持。3500 系列硬件架构允许在机架带电运行的情况下对该模块进行在线插拔与更换（热插拔），但在此之前必须确保该通道关联的联锁保护逻辑已在控制系统中妥善旁路，以防止误停机。
