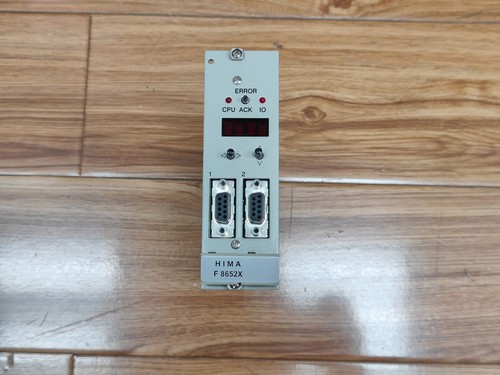

HIMA F8652X 安全控制器模块深度解析

HIMA F8652X 是德国黑马（HIMA）公司推出的高性能安全控制器模块，广泛应用于石油化工、油气开采、电力能源及轨道交通等对安全性要求极高的工业领域。该模块基于 HIMA 先进的 SIL 3（IEC 61508）安全完整性等级架构设计，具备强大的容错能力、冗余诊断与实时故障处理机制，能够在极端恶劣的工业环境中确保紧急停车系统（ESD）和火气系统（FGS）的安全、稳定运行，最大程度保障人员与设备的安全。

产品参数 (Datasheet)

• 产品名称：HIMA 安全控制器模块

• 部件型号：F8652X

• 所属系统：HIMA HIQuad / Planar 安全控制系统

• 安全等级：符合 SIL 3 (IEC 61508) / Cat. 4 (EN 954-1)

• 处理器架构：高性能冗余微处理器

• 产品尺寸：150.0 mm × 100.0 mm × 110.0 mm (标准 HIMA 模块尺寸)

• 产品重量：约 0.9 kg

• 原产地：德国

• 额定功耗：约 10W - 15W

• 工作温度：0°C 至 +60°C

产品使用说明

• 安装前准备：在进行硬件安装或更换之前，必须严格执行安全规程，确保系统处于安全停车状态或已做好旁路保护，并佩戴防静电手环。

• 硬件安装：将 F8652X 模块对准安全机架上的指定插槽，平稳、垂直推入底座，确保背板总线连接器完全吻合后锁紧固定螺栓。

• 系统初始化与自检：上电后，模块会自动执行严格的加电自检（POST）与冗余同步校验，面板指示灯将显示当前的工作与安全状态。

• 组态与编程：通过 HIMA 专用的安全编程与组态软件（如 ELOP II）进行安全逻辑程序的下发、在线诊断及变量强制管理。

常见问题解释 Q&A

• Q1：F8652X 模块支持冗余热备配置吗？

  • A1：支持。为了满足高可用性需求，该模块通常采用双机冗余（1002D架构）配置，当主用模块发生故障时，备用模块可实现无缝接管，不会引发误动作或系统停机。

• Q2：模块面板上的 Error 或 Fault 指示灯点亮时应如何处理？

  • A2：当故障指示灯亮起时，说明模块自检发现内部硬件异常、固件不匹配或通信故障。此时应通过编程软件连接系统读取详细的诊断日志（Diagnostic Buffer），切勿盲目热插拔或强行复位。

• Q3：更换 F8652X 模块时需要重新下载安全程序吗？

  • A3：如果系统配置了自动参数/程序同步功能且新模块的固件版本完全一致，插入后通常会自动加载配置；但在固件版本升级或单模块替换时，需通过安全授权的工程软件重新下发校验合格的安全程序。
