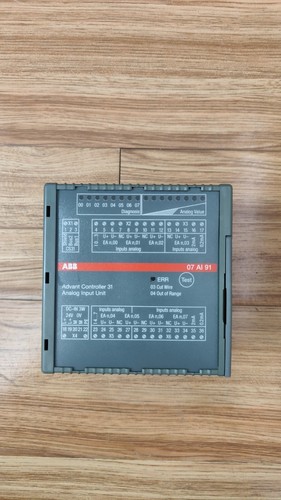

ABB 07AI91 (CDK 052 700 R1) 模拟量输入模块

ABB 07AI91 是一款专为 ABB Advant Controller 31 (AC31) 系列可编程逻辑控制器（PLC）设计的高性能模拟量输入模块。该模块作为控制系统与现场传感器之间的桥梁，主要用于精确采集和转换来自工业现场的各种标准模拟量信号（如电压、电流、温度等）。它具备极高的测量精度和抗干扰能力，广泛应用于化工、电力、水处理及机械制造等复杂工业自动化控制系统中，为系统提供可靠的数据支撑。

📊 规格参数

• 原产地： 德国 / 瑞典 (Made in Germany / Sweden)

• 产品型号： 07AI91 (部件号：CDK 052 700 R1)

• 输入通道： 8 个模拟量输入通道

• 信号类型： 支持电压（如 0-10V）、电流（如 0-20mA, 4-20mA）等信号输入

• 转换精度： 12 位模数转换 (A/D Conversion)

• 额定工作电压： 24V DC (由 AC31 背板总线或外部电源供电)

• 绝缘方式： 通道与背板之间光电隔离

• 安装方式： DIN 标准导轨安装

• 工作温度： 0°C 至 +55°C

• 产品重量： 约 0.35 kg

📖 产品使用说明

• 安装步骤： 在进行模块安装或拆卸前，务必切断 AC31 控制系统的总电源。将 07AI91 模块平稳卡入标准 DIN 导轨上，并推入连接器以确保与背板总线紧密接合。

• 电气接线： 严格根据产品技术手册的接线图，将现场传感器的信号线接入对应的端子。为防止电磁干扰，模拟量信号线必须使用屏蔽双绞线，且屏蔽层需在控制柜一端可靠接地。

• 组态与上电： 检查硬件和接线无误后闭合系统电源，使用 ABB 编程软件（如 907 PC 31）对该模块进行硬件组态、通道量程定义及地址分配，确认无误后下载程序，观察模块状态指示灯正常后即可投入运行。

❓ 常见问题解释 Q&A

• 问：模块采集到的模拟量数值出现严重跳变或不稳定该如何排查？答：首先检查现场传感器的供电是否平稳；其次检查信号传输电缆的屏蔽层是否破损或未单端接地，周围是否有大功率变频器或动力电缆产生强电磁干扰；最后通过编程软件核对通道的量程组态是否与实际输入的传感器类型完全一致。

• 问：ABB 07AI91 模块是否支持带电热插拔？答：不支持。AC31 系列模块属于底板固定式安装结构，所有模块的插拔操作必须在系统完全断电的状态下进行，以避免带电插拔产生电弧或浪涌损坏内部电路。
