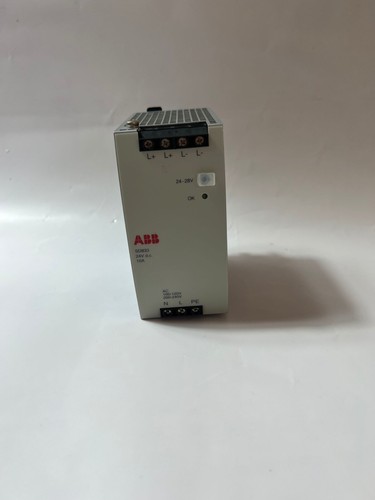

ABB SD833 (3BSC610066R1) 电源模块

ABB SD833（部件号：3BSC610066R1）是一款专为 ABB System 800xA 及 Advant OCS 工业自动化控制系统设计的高性能直流电源模块。该模块主要用于向控制系统的节点、I/O 模块及各类现场仪表提供稳定、纯净的 24V DC 直流电能。它具备出色的负载调整率、过载保护及高可靠性冗余供电能力，能够适应严苛的工业运行环境，确保整个分布式控制系统（DCS）在连续生产过程中获得不间断的电力支撑。

📊 规格参数

• 原产地： 瑞典 / 德国 (Made in Sweden / Germany)

• 产品型号： SD833 / 3BSC610066R1

• 输入电压： 100-240V AC (47-63 Hz) 或 120-250V DC

• 输出电压： 24V DC 工业标准直流输出

• 输出电流： 10 A 最大额定输出电流

• 效率： 高达 90% 以上的高效节能设计

• 安装方式： DIN 标准导轨安装

• 冷却方式： 自然对流散热（无风扇设计，寿命更长）

• 工作温度： -25°C 至 +70°C（在 +55°C 以上需适当降额使用）

• 产品重量： 约 0.65 kg

📖 产品使用说明

• 安装步骤： 在进行电源模块的安装或更换前，务必切断控制柜的总输入电源。将 SD833 模块牢固卡入标准 DIN 导轨上，确保安装位置通风良好，避免四周热源堆积。

• 电气接线： 严格按照面板标识及产品手册，将交流输入火线 (L)、零线 (N) 及保护地线 (PE) 正确接入输入端子；同时将输出端子连接至系统的 24V DC 母线或配电端子排，确保所有螺钉紧固无松动。

• 上电与状态检查： 确认外部电气接线完全无误后闭合交流主电源，观察模块面板上的状态指示灯（通常为绿色 DC OK 指示灯）。常亮表示输出电压正常，随后即可向系统负载供电。

❓ 常见问题解释 Q&A

• 问：模块面板上的 DC OK 指示灯不亮或无 24V 输出应该如何排查？答：首先检查输入端交流电压是否在 100-240V 范围内且保险丝完好；其次检查输出端是否存在短路或负载电流超过 10A 额定限制触发了过载保护；若输入正常但无输出且排除过载，则可能是模块内部电路损坏，需进行更换。

• 问：SD833 电源模块是否支持冗余热备用配置？答：支持。通过搭配 ABB 的专用冗余二极管单元或采用系统自带的冗余配电方案，可以将多台 SD833 模块并联运行，实现热备用冗余供电，从而大幅提升控制系统整体的供电可靠性。
