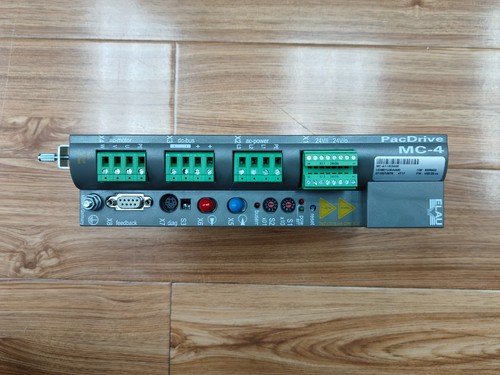

ELAU MC-4/11/03/400 运动控制器

ELAU MC-4/11/03/400 是一款高性能的工业级运动控制器，专为复杂的自动化机械设备（尤其是包装机械、印刷机械及高速自动化生产线）设计。作为施耐德电气（Schneider Electric）旗下 ELAU PacDrive 系统的重要组成部分，该控制器能够通过高速光纤实时总线（SERCOS interface）精准协调多轴伺服驱动器与电机的同步运行。它集成了强大的逻辑控制与运动控制功能，支持电子凸轮、电子齿轮及复杂的轨迹规划，为现代高速包装自动化提供高效、可靠的核心运算支持。

📊 产品参数 (Datasheet)

• 产品型号：MC-4/11/03/400 (PacDrive MC 系列)

• 制造商：ELAU (现属 Schneider Electric 施耐德电气)

• 产品类型：多轴运动控制器 (Motion Controller)

• 原产地：德国

• 系统架构：PacDrive 自动化标准平台

• 产品尺寸：标准机架/控制柜嵌入式安装尺寸 (约 250mm × 130mm × 85mm)

• 产品重量：约 1.5 kg

• 供电电压：24V DC 内部控制供电

• 通信接口：SERCOS 实时光纤总线、串口及以太网接口

• 工作温度：0°C 至 +55°C

• 防护等级：IP20

📖 产品使用说明

1. 安全与静电防护：在安装、拆卸或维护运动控制器时，务必切断控制柜总电源并佩戴防静电手环，防止静电击穿内部高密度集成电路。

2. 机架与背板安装：将 MC-4/11/03/400 模块平稳固定在控制柜的专用机架或导轨上，确保机械锁紧机构卡牢，并检查供电与地线端子接触是否紧密。

3. 光纤与总线连接：严格按照 SERCOS 光纤环网的传输方向，将光纤跳线正确插入收发端口（TX/RX），避免光纤过度弯曲导致光衰或通信中断。

4. 软件组态与下发：通过 ELAU EPAS-4（或配套的 PacDrive 专用工程软件），通过以太网或串口连接控制器，加载运动控制程序、电子凸轮曲线及伺服参数并进行系统初始化。

❓ 常见问题解释 Q&A

• Q：控制器上电后 SERCOS 光纤环网报错或无法建立同步怎么处理？

  • A：这通常是由于光纤接头污染、光纤断裂、收发顺序接反（TX/RX 搞错）或下游伺服驱动器未上电导致的。请依次清洁光纤端面、核对环网连接方向并检查各节点电源。

• Q：MC-4 控制器内部的程序或参数在断电后丢失是什么原因？

  • A：PacDrive 控制器通常依赖内部的后备电池或闪存来保持断电数据。若频繁提示参数丢失，多半是内部电池电量耗尽，需及时更换同型号的后备电池。

• Q：该型号控制器是否可以直接替换其他批次的 ELAU 运动控制器？

  • A：在硬件型号完全一致（MC-4/11/03/400）的情况下可以进行物理替换，但在上机前必须通过编程软件将原机备份的固件版本、机器宏（Machine Macro）及轴参数完整恢复，否则会导致伺服机构无法正常运行。
