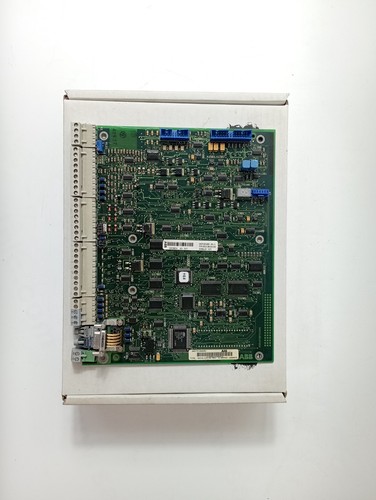

ABB SDCS-CON-3A 驱动控制模块

ABB SDCS-CON-3A 是一款专为 ABB 大功率直流传动系统（如 DCS500、DCS400 系列直流调速器）设计的高性能数字驱动控制模块。该模块集成了高速微处理器、先进的控制算法以及丰富的通信与 I/O 接口，作为整个传动装置的“大脑”，它负责实时采集电枢电流、电压及速度反馈，精准计算并生成 PWM 触发脉冲，控制晶闸管整流桥的输出，从而确保直流电动机在复杂工况下实现高精度的调速与平稳运行。

产品参数 (Datasheet)

• 产品名称：ABB 驱动控制模块

• 部件型号：SDCS-CON-3A

• 所属系统：ABB DCS500 / DCS 系列直流传动系统

• 处理器架构：高性能数字信号处理器 (DSP)

• 通信接口：支持 DDCS 光纤通信及串行扩展接口

• 产品尺寸：220.0 mm × 160.0 mm × 60.0 mm (标准传动控制板尺寸)

• 产品重量：约 0.6 kg

• 原产地：芬兰 / 德国 (以实际出厂标签为准)

• 额定功耗：约 10W - 15W (由传动内部电源板供电)

• 工作温度：0°C 至 50°C

• 环境湿度：5% 至 95% (无冷凝)

产品使用说明

• 安装前准备：在进行控制板的安装、拔插或维护之前，必须切断传动装置的主回路交流电源及控制电源，并等待内部母线电容完全放电，同时严格佩戴防静电手环。

• 硬件安装：将 SDCS-CON-3A 模块对准传动单元内部的专用插槽与支撑导轨，平稳推入并确保所有背板连接器及光纤插头紧密对接，锁紧固定螺丝。

• 电气与光纤连接：正确接入控制电源、模拟/数字I/O控制线，并仔细插入光纤通信线（注意区分发光 Tx 和收光 Rx 端），确保无污染且连接牢固。

• 参数配置与调试：通过 ABB 专用调试软件（如 DriveWindow 或 DriveWare）下载传动参数，执行电机辨识（ID Run）及电流/速度环整定调试。

常见问题解释 Q&A

• Q1：控制板上电后数码管显示故障代码（如 F开头的报警）该如何处理？

  • A1：数码管显示的故障代码直接对应特定的传动异常。应查阅 DCS 硬件手册定位故障点（例如励磁丢失、超速、过电流或通信中断），并结合调试软件读取详细故障日志进行排查。

• Q2：更换 SDCS-CON-3A 控制板后需要重新输入参数吗？

  • A2：需要。由于核心控制参数和电机的个性化辨识数据通常保存在控制板的存储芯片或配套的内存卡中，更换新板后必须重新下载备份参数，并重新执行电机基础辨识。

• Q3：光纤通信中断或闪烁异常可能是什么原因？

  • A3：这通常是由光纤头污损、光纤折断、收发顺序接反，或是上级控制节点（如 NAMC 板或上位机）未正常上电引起的，建议清洁光纤端面并重新插拔核对。
