Allen-Bradley 2711P-RN15S 控制网通信模块

Allen-Bradley（罗克韦尔自动化）2711P-RN15S 是一款专为 PanelView Plus 及 PanelView Plus 6 工业人机界面（HMI）终端设计的 ControlNet 通信扩展模块。它能够将 HMI 终端无缝接入 ControlNet 工业控制网络，实现与 Logix5000 控制器的高速、确定性数据交互。

📌 产品介绍

该模块作为人机交互终端与底层工业控制网络之间的通信网桥，支持 ControlNet 协议，具备极强的抗电磁干扰能力与高带宽传输性能。它允许操作员在触摸屏上实时监控和管理复杂的控制系统，广泛应用于汽车制造、石油化工、大型包装及各类连续性工业自动化产线中。

📋 产品参数

• 🏭 原产地：美国 (USA)

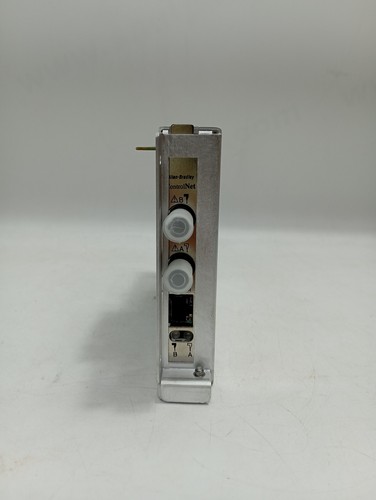

• 📦 产品型号：2711P-RN15S (PanelView Plus ControlNet Communication Module)

• 📐 物理尺寸：专为 PanelView Plus 底座设计的紧凑型扩展卡尺寸

• ⚖️ 产品重量：约 0.25 kg

• ⚡ 工作电压：由 PanelView Plus 逻辑主机背板集成供电

• 🔌 功耗：低功耗电子设计

• 🌡️ 工作温度：0°C 至 50°C

• 💧 环境湿度：5% 至 95%（无冷凝）

• 🌐 通讯接口：1 个 BNC 同轴电缆接口 (ControlNet)

• 🛡️ 防护/认证：符合 CE、UL、c-UL-us 工业控制设备认证

📖 产品使用说明

1. 安全断电：在安装、拆卸或更换该通信模块前，务必完全切断 PanelView Plus 终端的外部直流电源，严禁带电热插拔。

2. 正确安装：卸下 PanelView Plus 终端背部的通信插槽盖板，将 2711P-RN15S 模块平稳推入专用扩展槽中，确保内部针脚完全契合，并拧紧固定螺丝。

3. 线缆连接：使用标准工业级 ControlNet 同轴电缆（如 RG-6）及 75 欧姆 BNC 接头连接至模块的通信端口，确保网络拓扑符合 ControlNet 规范。

4. 组态配置：通过 RSLinx 及 Studio 5000 / FactoryTalk View Studio 软件为该 HMI 终端分配 ControlNet 网络节点地址（Node Address），并在项目中完成数据标签的绑定与下发。

❓ 常见问题解释 Q&A

• Q：2711P-RN15S 适用于哪些型号的人机界面？A：该模块主要设计用于 Allen-Bradley PanelView Plus 和 PanelView Plus 6 700至1500系列的标准触摸屏/键盘终端。

• Q：模块上电后网络通信指示灯（NET）闪烁红灯或不亮如何排查？A：请首先检查 BNC 同轴电缆及两端 75 欧姆终端电阻是否连接牢固；其次核对软件中设置的节点地址（Node Address）是否与物理网络中的其他设备发生冲突。

• Q：该模块是否支持 ControlNet 介质冗余？A：2711P-RN15S 提供单 BNC 接口，主要用于标准的单网段 ControlNet 通信连接，若需双网冗余架构需选用特定的双通道冗余硬件。
