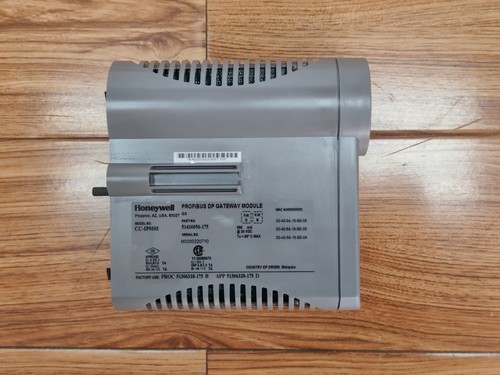

Honeywell CC-IP0101 51410056-175 Profibus DP 网关模块

Honeywell CC-IP0101（型号：51410056-175）是霍尼韦尔 Experion PKS（过程知识系统）架构中的高性能 Profibus DP 网关模块。该模块专为过程自动化领域的现场总线集成而设计，能够将标准的 Profibus DP 现场设备无缝接入 Experion PKS 控制系统。它实现了控制器与各类第三方智能仪表、变频器及驱动装置之间的高速、双向数字通信，大幅简化了复杂工业现场的布线，提升了系统的整体集成度与智能化管理水平。

产品参数 (Datasheet)

• 产品名称：霍尼韦尔 Profibus DP 网关模块

• 部件型号：CC-IP0101 / 51410056-175

• 所属系统：Experion PKS 过程控制系统

• 通信协议：Profibus DP (Decentralized Periphery)

• 通道接口：标准 Profibus DP 通信端口 (支持主站/从站组态)

• 产品尺寸：105.0 mm × 150.0 mm × 110.0 mm (标准 I/O 模块尺寸)

• 产品重量：约 0.8 kg

• 原产地：美国 / 墨西哥 (以实际出厂标签为准)

• 额定功耗：约 5W - 8W (由系统背板供电)

• 工作温度：0°C 至 60°C

产品使用说明

• 安装前准备：在进行硬件安装或更换之前，务必切断机柜及相关总线网段的外部供电，并严格佩戴防静电手环。

• 硬件安装：将 CC-IP0101 模块沿导轨平稳推入指定的 I/O 卡件槽位，确保背板插针完全吻合后拧紧固定螺丝。

• 总线接线：根据 Profibus DP 规范接入屏蔽双绞线通信电缆，确保网络首尾两端的终端电阻正确上电与配置，防止信号反射。

• 系统组态与调试：在 Experion PKS 组态环境中导入相应设备的 GSD 文件，完成总线参数配置与从站设备映射，随后下发工程并检查总线通信状态。

常见问题解释 Q&A

• Q1：Profibus DP 网关模块支持带电热插拔吗？

  • A1：在系统设计允许且底座配置完备的情况下，模块支持热插拔操作，但在拔插前建议确认总线通信处于稳定状态，以避免对整个 Profibus 网段造成瞬时通信扰动。

• Q2：现场 Profibus 从站设备无法被识别或通信频繁中断应如何排查？

  • A2：首先检查总线两端的终端电阻是否开启及供电是否正常；其次检查电缆屏蔽层接地状况及总线极性是否接反；最后在软件端核对从站设备的站地址（Station Address）与 GSD 配置文件是否完全一致。

• Q3：模块面板上的故障指示灯（Fault/Err）常亮代表什么含义？

  • A3：该指示灯常亮或闪烁通常指示模块自检失败、内部硬件异常、与控制器通信中断或 Profibus 总线发生严重错误（如物理层短路、严重丢包等），需通过系统诊断工具查看详细错误代码。
