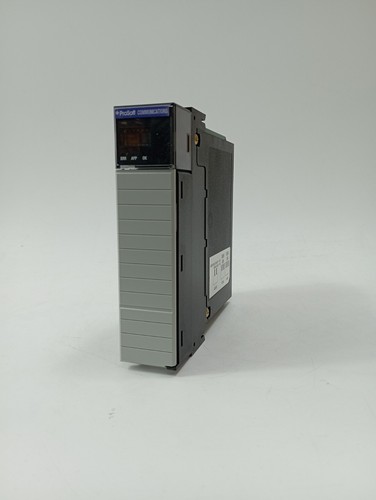

Prosoft MVI56E-MNETC 多客户端/服务器增强型网络接口模块

Prosoft Technology MVI56E-MNETC 是一款专为罗克韦尔自动化（Rockwell Automation）ControlLogix 平台设计的增强型 Modbus TCP/IP 网络接口模块。该模块作为高性能的 Modbus TCP 客户端（Master）和服务器（Slave），能够让 ControlLogix 处理器无缝连接并控制各种支持 Modbus TCP 协议的第三方设备（如变频器、智能仪表、PLC 及 DCS 系统）。它集成了优化的处理器性能、直观的 LED 诊断显示屏以及网页配置服务器（Backplane Webpage），大幅简化了工业以太网通信的集成与维护过程。

📊 产品参数 (Datasheet)

• 产品型号：MVI56E-MNETC (增强型多客户端/服务器模块)

• 制造商：Prosoft Technology (普罗索福特)

• 模块类型：Modbus TCP/IP 网络接口模块 (Network Interface Module)

• 原产地：美国

• 系统兼容：Allen-Bradley ControlLogix 兼容机架 (占用单个槽位)

• 通信协议：Modbus TCP/IP (支持多达 40 个客户端连接及服务器功能)

• 产品尺寸：标准 ControlLogix 模块尺寸 (约 131mm × 35mm × 111mm)

• 产品重量：约 0.36 kg

• 额定功耗：约 3 W (由背板 5V DC 供电)

• 工作温度：0°C 至 60°C

• 防护等级：IP20

📖 产品使用说明

1. 安全与静电防护：在安装、插拔 MVI56E-MNETC 模块或连接以太网线之前，必须切断 ControlLogix 机架的系统主电源，并佩戴防静电手环以防止静电击穿精密电路。

2. 机架槽位安装：将模块沿 ControlLogix 机架的导轨平稳推入指定的物理槽位中，确保背板总线针脚完全啮合，并拧紧模块上下端的固定螺丝。

3. 网络与配置连接：使用标准工业级超五类（Cat5e）双绞线，将模块面板上的 RJ45 以太网口连接至交换机或直接连接至 PC，用于初始 IP 地址配置及网页诊断。

4. 程序与组态下发：通过 Studio 5000 (RSLogix 5000) 导入配套的 Add-On Profile (AOP) 或 Add-On Instruction (AOI)，在标签数据库中完成 Modbus 数据区映射，并上电进行通信联调。

❓ 常见问题解释 Q&A

• Q：模块上电后，面板上的 “BPFLT”（背板故障）指示灯亮红灯是什么原因？

  • A：这通常表示模块未完全推到位导致背板总线接触不良，或者机架电源过载。请断电后重新插拔模块，并核对 ControlLogix 机架的电源容量。

• Q：MVI56E-MNETC 最多支持同时连接多少个 Modbus TCP 从站（Server）设备？

  • A：作为客户端（Client）时，该增强型模块支持多达 40 个独立客户端连接，并可配置多条客户端命令，能够高效轮询现场的大量 Modbus TCP 智能设备。

• Q：如何访问该模块内置的网页服务器（Webpage Diagnostics）？

  • A：您只需通过网线将 PC 直接连接到模块的以太网口，将 PC 的 IP 地址设置为与模块同网段，然后在浏览器中输入模块的 IP 地址，即可实时查看通信状态、错误计数及诊断数据。
